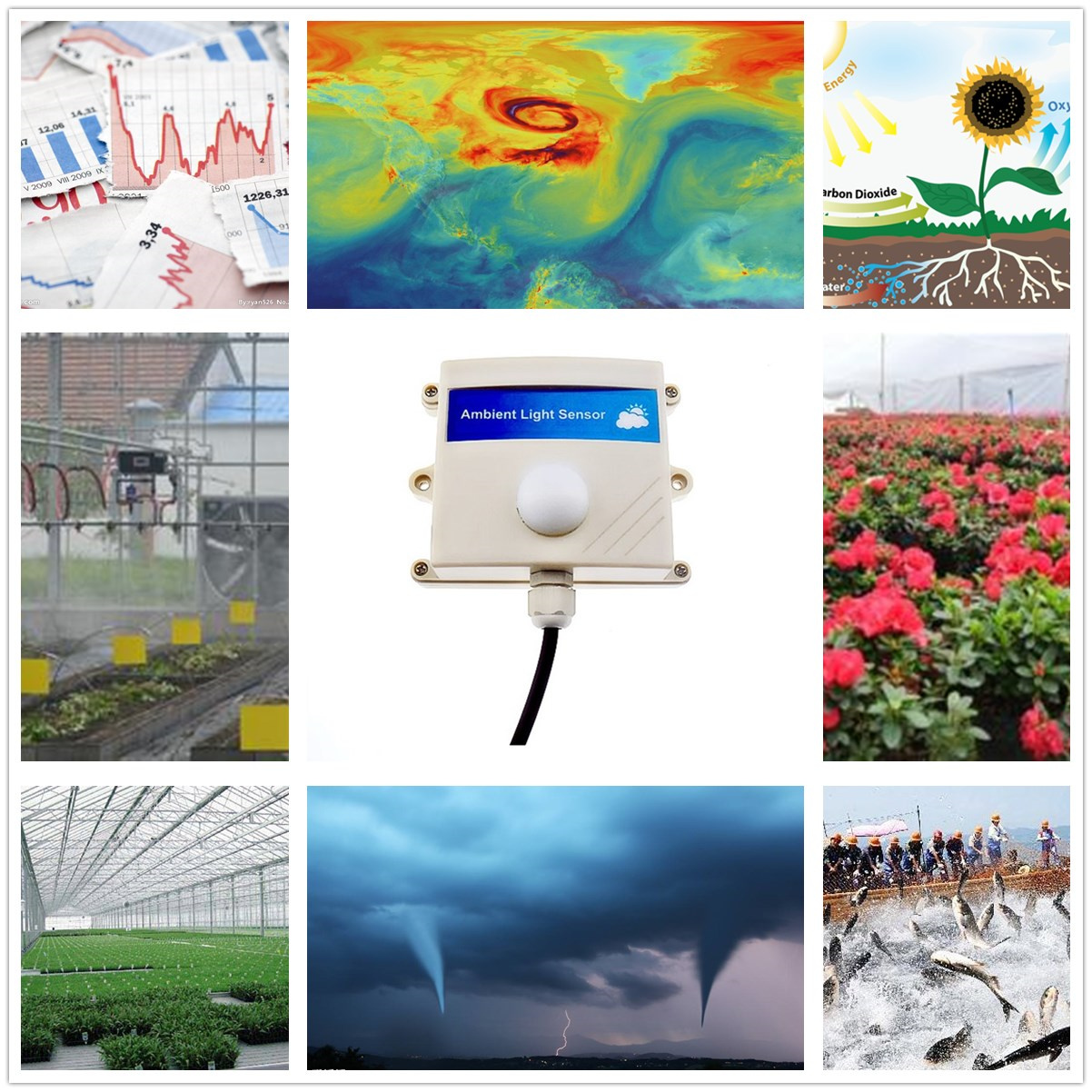

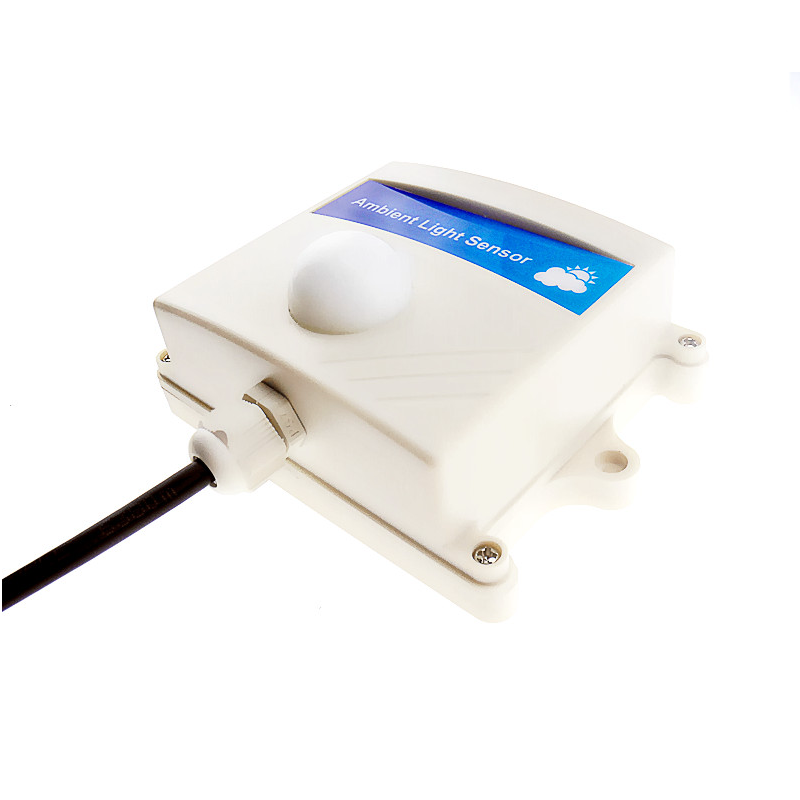

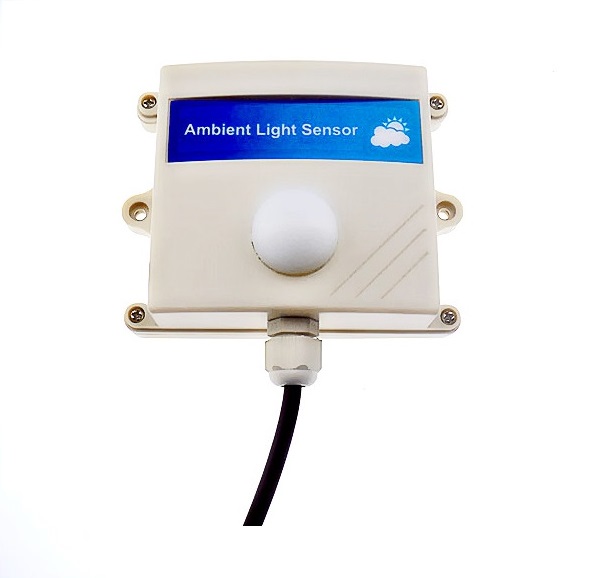

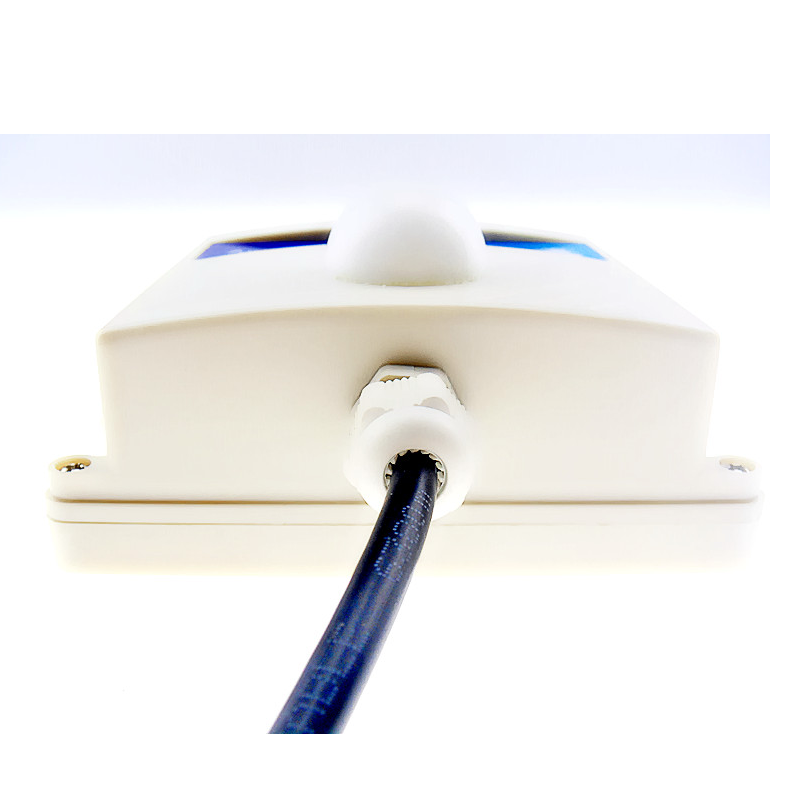

ALS10光照度变送器采用进口高精度光照度传感器, 具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点，根据不同的测量场所，配合不同的量程，具有可靠性高、 结构美观、安装使用方便、抗干扰能力强等特点。适用于农业大棚、城市照明等各种需要对光照度进行测量的场合。
| 资料下载 | |
| 用户手册 | ALS10光照度变送器用户手册V1.0 |
| 设置软件 | SensorOneSet设置软件 |
ALS10光照度变送器采用进口高精度光照度传感器, 具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点，根据不同的测量场所，配合不同的量程，具有可靠性高、 结构美观、安装使用方便、抗干扰能力强等特点。适用于农业大棚、城市照明等各种需要对光照度进行测量的场合。
●进口高精度光照度传感器，测量精度高，响应速度快、互换性好
●防水外壳，防护等级达到IP65
●多种量程可选，保证精度与分辨率
●电压，电流，RS232，RS485等多种输出接口，便于系统集成
●完善的输入输出保护机制，保证变送器稳定运行
| 技术参数 | |||
| 信号输出类型 | RS485/RS232 | 电压输出 | 电流输出 |
| 可选输出范围 | Modbus协议 | 0-2V
0-5V 0-10V 或客户定制 |
4-20mA
或客户定制 |
| 供电电压 | 9-30V/DC直流 | 12-30V/DC直流 | 12-30V/DC直流 |
| 功耗 | 8mA@24V DC | 8mA@24V DC | 8mA@24V DC（无电流输出时） |
| 波长测量范围 | 380nm～730nm | ||
| 响应时间 | 小于0.3秒 | ||
| 量程/分辨率/精度 | 模拟量输出
0～2000Lux? / 1Lux / ±5% 0～5000Lux? / 2Lux / ±5% 0～1万Lux? / 4Lux / ±5% 0～2万Lux? / 8Lux / ±5% 0～10万Lux / 40Lux / ±5% 0～20万Lux / 80Lux / ±6% RS485/RS232输出 0～2000Lux? / 0.1Lux / ±5% 0～5000Lux? / 0.1Lux / ±5% 0～1万Lux? / 0.5Lux / ±5% 0～2万Lux? / 0.5Lux / ±5% 0～10万Lux / 20Lux / ±5% 0～20万Lux / 40Lux / ±6% |
||
| 防护等级 | IP65 | ||
| 运行环境 | -40~85℃ | ||
| 储存环境 | -40~85℃ | ||
| 安装方式 | 壁挂安装，带安装孔 | ||
| 外形尺寸 | 117×85×41mm | ||
| 产品选型 | |||
| 代码编号 | 代码 | 代码说明 | |
| 代码1：产品系列 | ALS10 | ALS10光照度变送器 | |
| 代码2：量程 | A
B C D E F |
0-2000 Lux
0-5000 Lux 0-10000 Lux 0-20000 Lux 0-100000 Lux 0-200000 Lux |
|
| 代码3：显示 | A | 无显示 | |
| 代码4：供电电压 | A
B |
3.9-30V直流
12-30V直流 |
|
| 代码5：输出信号 | A
B C D E F G H I |
电压输出0-2V
电流输出4-20mA RS485接口,Modbus协议 RS485接口,Modbus协议 & 电压输出0-2V RS485接口,Modbus协议 & 电流输出4-20mA RS232接口,Modbus协议 RS232接口,Modbus协议 & 电压输出0-2V RS232接口,Modbus协议 & 电流输出4-20mA 客户订制 |
|
| 代码6：线长 | 001
XXX |
1米线长
客户定制，XXX为任意线长（单位：米） |
|
| 型号举例：
ALS10光照度变送器，量程0-200000lux，无显示，3.9-30V直流供电，RS485接口,Modbus协议，1米线长。选型代码为：ALS10–FAAC001 |
|||
