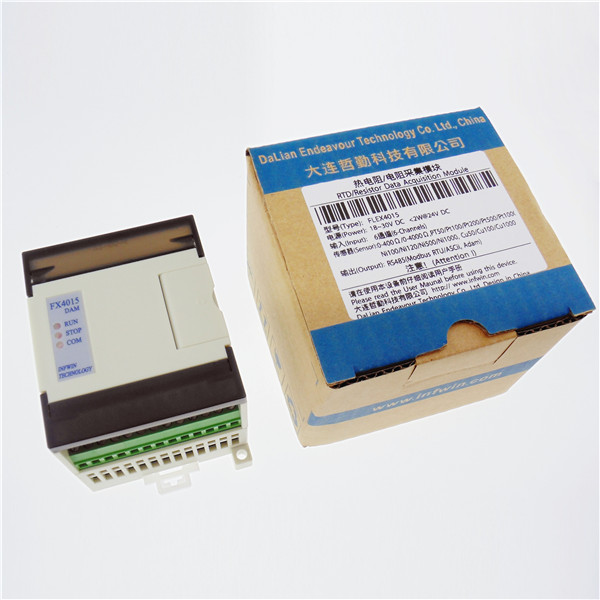

FLEX4015热电阻采集模块是FLEX4000系列智能测控模块之一，广泛应用于温度/电阻测量的工业场合，提供了热电阻/电阻信号的采集以及转换，线性处理并转换成线性化的数据值，经RS-485 总线传送到控制器。FLEX4015具有六个测量通道，支持热电阻的两线制/三线制连接，可连接PT50、PT100、PT200、PT500、PT1000、CU50、CU100、Ni100、Ni120、Ni500、Ni000等多种规格热电阻，也可对电阻进行测量。模块内部各处理单元之间提供了3000V的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。
| 资料下载 | |
| 用户手册 | FLEX4015热电阻模块用户手册-V2.1 |
| 设置软件 | FlexOneSet用户设置软件V2.0 |
FLEX4015热电阻采集模块是FLEX4000系列智能测控模块之一，广泛应用于温度/电阻测量的工业场合，提供了热电阻/电阻信号的采集以及转换，线性处理并转换成线性化的数据值，经RS-485 总线传送到控制器。FLEX4015具有六个测量通道，支持热电阻的两线制/三线制连接，可连接PT50、PT100、PT200、PT500、PT1000、CU50、CU100、Ni100、Ni120、Ni500、Ni000等多种规格热电阻，也可对电阻进行测量。模块内部各处理单元之间提供了3000V的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。模块主要特点如下：
●六通道模拟量输入
●可由软件设置模块参数
●支持多种标准的热电阻，可两线制/三线制连接
●宽电压范围输入(18-36V DC)，功耗低
●RS-485网络连接，支持Modbus RTU/ASCII以及ADAM研华数据采集协议
●内置看门狗，运行稳定可靠

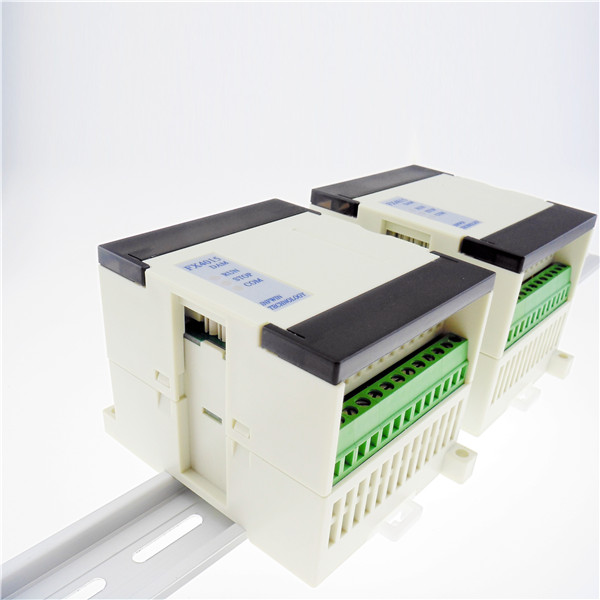

●安装方便，标准导轨卡装或螺钉固定
●宽温度范围运行
| 技术参数 | |
| 输入通道数量 | 六输入通道 |
| 通讯接口 | RS-485光电隔离，ESD保护，通讯距离：1200米 |
| 通讯协议 | Modbus RTU/ASCII，ADAM研华数据采集协议 |
| 传感器类型 | Pt100/200/500/1000（TCR=3851/3916/3920/3911/3928/3750）
Ni100/120/500/1000（TCR=6180/6720） Cu50/100 (TCR=428) 电阻0~400Ω/0~3200Ω |
| 传感器连接方式 | 两线制/三线制 |
| 输入类型/范围/精度 | 见表2 |
| 隔离电压 | 模拟量输入对通讯3000VDC
电源对通讯1500VDC 电源对模拟量输入3000VDC |
| 采样速率 | 6通道/秒（@三次滤波） |
| 输入阻抗 | 10M |
| 带宽 | 2.62 Hz |
| 分辨率 | 0.1℃/0.1Ω |
| CMR@50/60Hz | 120 dB |
| NMR@50/60Hz | 100 dB |
| 零点漂移 | ±3μV/℃ |
| 电源电压 | +18~+36V DC |
| 功耗 | 小于2W @ 24VDC |
| 储存环境 | -40~85℃ 湿度<95% |
| 运行环境 | -20~85℃ 湿度<95% |
| 外型尺寸 | 92*71*67? mm |

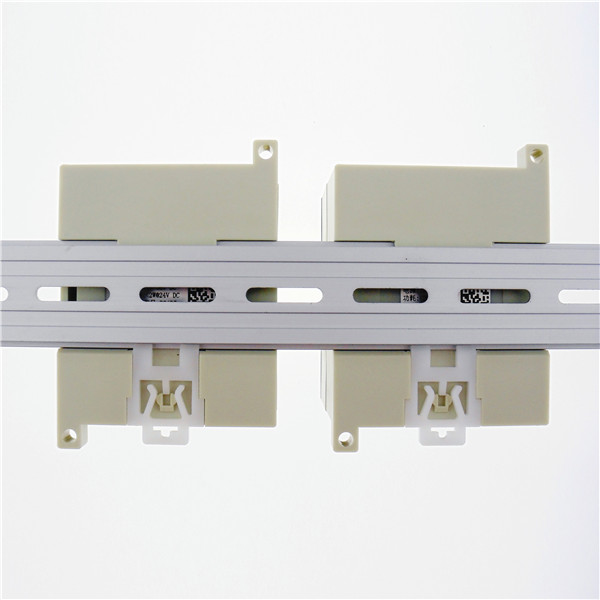

| 安装方式 | DIN35mm标准导轨卡装或螺钉固定 |
| 传感器类型 | |||
| 传感器类型 | 测量范围 | 分辨率 | 精度 |
| Pt100 (TCR=3851) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3851) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3851) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3851) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3916) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3916) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3916) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3916) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3920) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3920) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3920) | -200.0 ~ 845.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3920) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3911) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3911) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3911) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3911) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3928) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3928) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3928) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3928) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3750) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3750) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3750) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3750) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni100 (TCR=6180) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni120 (TCR=6180) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni500 (TCR=6180) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni1000 (TCR=6180) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni100 (TCR=6720) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni120 (TCR=6720) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni500 (TCR=6720)
Ni1000 (TCR=6720) |
-60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ | |
| Cu50 (TCR=428) | -50.0 ~ 150.0 ℃ | 0.1℃ | +/-0.3℃ |
| Cu100 (TCR=428) | -50.0 ~ 150.0 ℃ | 0.1℃ | +/-0.3℃ |
| Cu1000 (TCR=428) | -50.0 ~ 150.0 ℃ | 0.1℃ | +/-0.3℃ |
| R-400(电阻) | 0.0 ~ 400.0 Ω | 0.1Ω | +/-0.3Ω |
| R-3200(电阻) | 0.0 ~ 3200.0 Ω | 0.1Ω | +/-0.3Ω |
| Pt50 (TCR=3851) | -200.0 ~ 850.0 ℃ | 0.3℃ | +/-0.3℃ |
