ECTDS10-ISO-隔离型电导率TDS传感器,RS485(Modbus-RTU),电压输出,电流输出
浏览次数:6002 分类:产品中心与合作 分类:电导率/TDS传感器 分类:环境传感器
ECTDS10-ISO隔离型电导率传感器性能稳定灵敏度高，可同时测量EC、盐分、TDS指标。可选的外部的温度传感器进行电导率温度补偿，适用于工业、电力、农业、医药、食品、科研和环保等领域等场合。
| 资料下载 | |
| 用户手册 | ECTDS10-ISO隔离型电导率传感器用户手册V4.0 |
| 设置软件 | SensorOneSet设置软件 |
ECTDS10-ISO隔离型电导率传感器性能稳定灵敏度高，可同时测量EC、盐分、TDS指标。可选的外部的温度传感器进行电导率温度补偿，适用于工业、电力、农业、医药、食品、科研和环保等领域等场合。传感器具有以下特点：
■同时测量电导率、盐分、TDS。电导率可进行温度补偿。
■传感器信号电气隔离输入。
■可用于水肥一体溶液、以及其他营养液与基质的电导率。
■可选不锈钢电极或者ABS塑料电极。
■电极完全密封，可直接投入水中进行长期动态检测。
■精度高，响应快，互换性好，性能可靠。
■完善的保护电路与多种信号输出接口可选。
| 技术参数 | |||
| 信号输出类型 | 电压输出0-2V
（输出阻抗约0欧） |
电流输出4-20mA
（负载电阻<500ohm） |
RS485接口
Modbus协议 |
| 供电电压 | 3.9-30V/DC直流 | 12-30V/DC直流 | 3.9-30V/DC直流 |
| 功耗(静态) | 40mA@24V DC直流 | 40mA@24V DC直流 | 40mA@24V DC直流 |
| 功耗(最大) | 80mA@24V DC直流 | 100mA@24V DC直流 (电流输出通道为20mA) | 80mA@24V DC直流 |
| 启动时间 | 小于2秒 | ||
| 电导率测量 | 隔离输入，量程：0-20000us/cm（20ms/cm）
分辨率：0-10000us/cm内10us/cm, 100000-20000us/cm内50us/cm 精度0-10000us/cm范围内为±3%; 10000-20000us/cm范围内为±5% |
||
| 电导率温度补偿 | 补偿范围0-50℃ | ||
| 温度测量 | 量程：-40-80℃，分辨率：0.1℃，精度：±0.5℃ | ||
| 防护等级 | 电极：IP68；变送器：IP65 | ||
| 运行环境 | -40-85℃ | ||
| 默认线缆长度 | 电源与通信电缆：2米(长度可按要求定制)；电极电缆：5米 | ||
| 连接方式 | 预装冷压端子 | ||

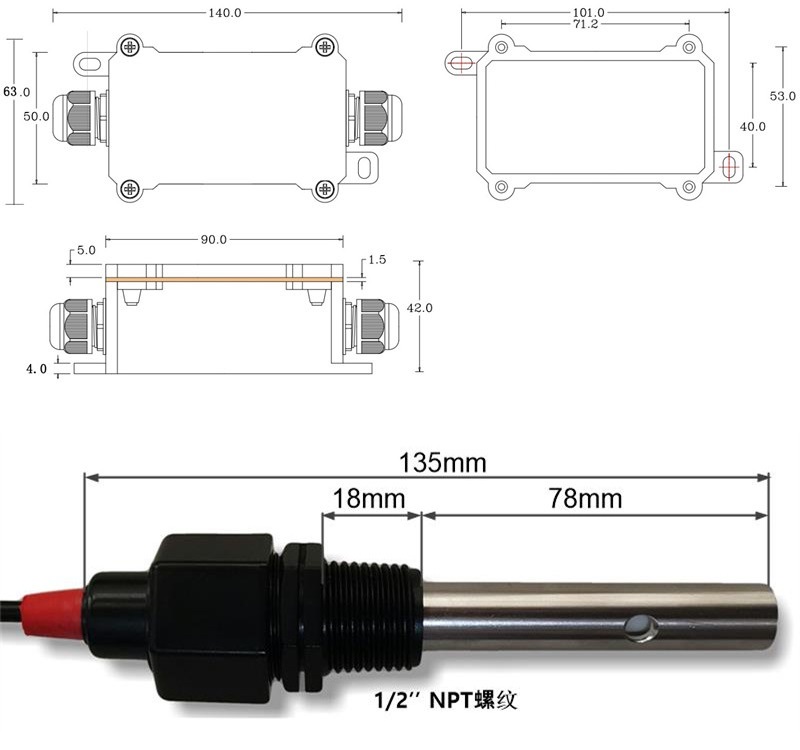

| 外形尺寸 | 电极：1/2″NPT螺纹，详见外形尺寸图
变送器：140mm*65mm*50mm |
||
| 产品选型 | |||
| 代码编号 | 代码 | 代码说明 | |
| 代码1：产品系列 | ECTDS10-ISO | ECTDS10-ISO电导率传感器(隔离型) | |
| 代码2：测量参数 | A | 电导率、盐分、TDS三参数测量 | |
| 代码3：电导电极 | A
B C |
ABS塑料电导电极
不锈钢电导电极 客户定制 |
|
| 代码4：
电导率量程 |
A
B C D E |
0-20000us/cm(20ms/cm)
0-10000us/cm(10ms/cm) 0-5000us/cm(5ms/cm) 0-2000us/cm(2ms/cm) 客户定制 |
|
| 代码5：供电电压 | A
B |
3.9-30V 直流(适用于输出信号为RS485或0-2V的变送器)
12-30V 直流(适用于输出信号为4-20mA的变送器) |
|
| 代码6：输出信号 | A
B C D E F G |
电压输出0-2V
电流输出4-20mA RS485接口,Modbus协议 RS485接口,Modbus协议 & 电压0-2V输出 RS485接口,Modbus协议 & 电流4-20mA输出 SDI-12接口 客户订制 |
|
| 代码7：线长 | 002
XXX |
EC电极线缆5米，变送器线缆2米
EC电极线缆5米，客户定制变送器线缆长度，XXX为任意线长（单位：米） |
|
| 型号举例：
ECTDS10-ISO电导率传感器(隔离型)，电导率、盐分、TDS三参数测量，ABS塑料电导电极，电导率测量范围0-10000us/cm，3.9-30V供电，RS485接口,Modbus协议，客户定制变送器线缆长度5米。选型代码为：ECTDS10-ISO -A A A A C 005 |
|||
