Giant521单通道高速称重模块是向工业控制等相关领域的称重控制器。集高速称重通道，RS485/RS232通信接口(Modbus协议)于一体，进行重量的高速检测。称重通道前端信号处理采用高精度的24位专用A/D转换器，具有输入信号范围宽，分辨率高，零点和满载温漂小的特点。模块采用螺丝固定安装方式可方便的嵌入控制柜。该模块通信协议采用Modbus通信协议，可方便的连接各种PLC称重控制系统，组态软件，触摸屏，DCS,以及电脑集中监控系统。
| 资料下载 | |
| 用户手册 | Giant521单通道高速称重模块用户手册-V2.0 |
| 设置软件 | ?GiantOneSet称重模块设置软件 |
Giant521单通道高速称重模块是向工业控制等相关领域的称重控制器。集高速称重通道，RS485/RS232通信接口(Modbus协议)于一体，进行重量的高速检测。称重通道前端信号处理采用高精度的24位专用A/D转换器，具有输入信号范围宽，分辨率高，零点和满载温漂小的特点。模块采用螺丝固定安装方式可方便的嵌入控制柜。该模块通信协议采用Modbus通信协议，可方便的连接各种PLC称重控制系统，组态软件，触摸屏，DCS,以及电脑集中监控系统。
- 高速高精度称重信号输入
- RS-485/RS232接口(需在定货时说明)，Modbus协议，所有设定工作都通过串口完成
- 工作电压12V…30V DC
- 独有的数字滤波功能降低干扰与振动
- 数字化定标和标定
- 特性参数非易失性存储
- 测量速率可选择
- 零点跟踪功能
- 开机自动置零功能
- 内置看门狗，运行稳定可靠
- 可配铸铝外壳，宽温度范围运行
| 技术参数 | |
| 双通道并行称重信号输入 | 最大量程: ±30mV
最高测量分辨率:20000/mV(@12.5Hz) 内部测量速度: 100Hz、50Hz、25Hz、12.5Hz、6.25Hz 非线性:±0.001％FS 温度特性:<±5ppm/℃ |
| RS-485接口 | 抗雷击/浪涌保护，过流保护
支持标准的ModbusRTU协议 |
| 功耗 | 小于1W @ 24VDC（不连接传感器） |
| 储存环境 | -40~85℃ 湿度<95% |
| 运行环境 | -10~50℃ 湿度<95% |
| 外型尺寸 | 87*55*25 mm |
| 安装方式 | 螺钉固定 |
| 产品选型 | |||
| 代码编号 | 代码 | 代码说明 | |
| 代码1：产品系列 | Giant521 | 重量变送器 | |
| 代码2：通信接口 | A
B |
RS485接口
RS232接口 |
|
| 代码3：通信协议 | A
B |
Modbus RTU/ASCii协议
客户定制通信 |
|

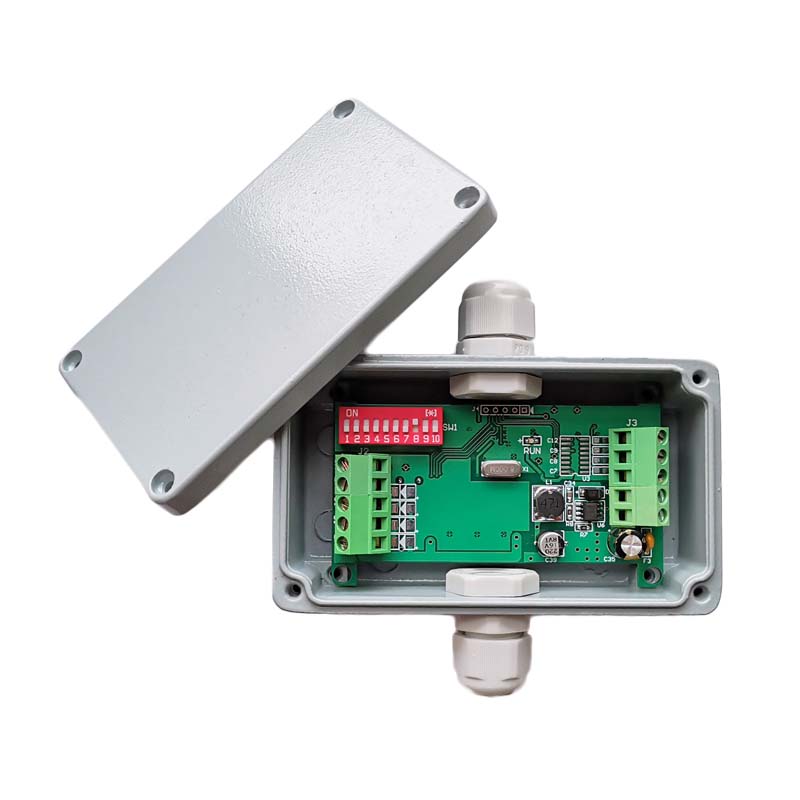

| 代码4：外壳 | A
B |
无外壳
铝防水外壳 |
|
| 型号举例：
Giant521，RS485接口，Modbus RTU/ASCii协议，无外壳。选型代码如下：Giant521-AAA |
|||
