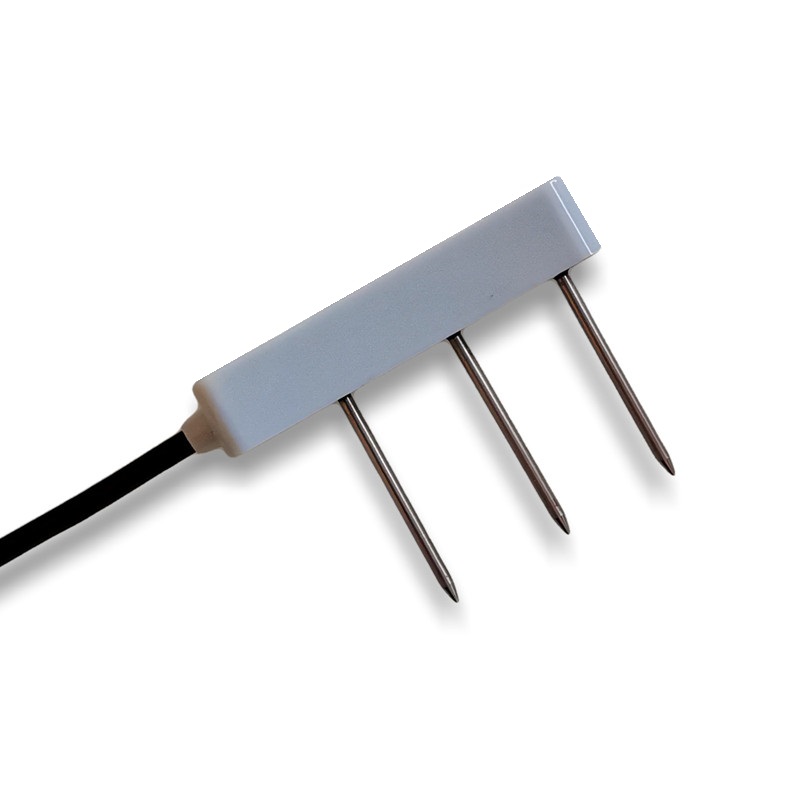

MT22A/MT22B-土壤水分温度电导率传感器,SDI-12接口,兼容DECAGON METER-TEROS11/TEROS12
协议兼容 METER (Decagon) TEROS11 / TEROS12 土壤水分温度电导率传感器。
MT22土壤水分/电导率/温度传感器性能稳定灵敏度高，是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数，能直接稳定地反映各种土壤的真实水分含量。MT22土壤水分传感器可测量土壤水分的体积百分比，是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。
| 资料下载 | |
| 用户手册 | MT22 SDI12土壤水分,温度,电导率传感器用户手册-V6.01 |
| 设置软件 | 暂不支持 |
MT22土壤水分/电导率/温度传感器性能稳定灵敏度高，是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数，能直接稳定地反映各种土壤的真实水分含量。MT22土壤水分传感器可测量土壤水分的体积百分比，是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。传感器具有以下特点：
■ 土壤含水率、电导率以及温度三参数合一。
■ 也可用于水肥一体溶液、以及其他营养液与基质的电导率。
■ 电极采用特殊处理的合金材料，可承受较强的外力冲击，不易损坏。
■ 完全密封，耐酸碱腐蚀，可埋入土壤或直接投入水中进行长期动态检测。
■ 精度高，响应快，互换性好，探针插入式设计保证测量精确，性能可靠。
■ 完善的保护电路与多种信号输出接口可选。
| 技术参数 | |
| 信号输出类型 | SDI-12接口V1.3版本 |
| 供电电压 | 3.6-16V/DC直流 |
| 静态休眠功耗 | 0.03mA @12V DC直流 |
| 动态测量功耗 | 当接收到测量指令时起的150ms内电流10mA， 然后返回静态休眠功耗 |
| 测量时间 | 150ms |
| 数据采集器兼容性
（包含但不限于） |
Decagon Device: Em50, Em50R数据采集器
Campbell Scientific: 任何支持SDI-12接口的数据采集器 (CR10X,CR850, 1000, 3000, etc.) |
| 土壤介电常数量程 | 可选量程：0.88（空气）- 81.88 （水）
分辨率：0.88-40.00内+/-0.1，40.00-81.88内+/-0.5 精度：0.88-40.00内+/-1，40.00-81.88内读数的+/-10% |
| 电导率EC量程 | 量程： 20ds/m（20000us/cm）
分辨率： 0.001 dS/m 精度：0-7ds/m内+/-5%, 7-20ds/m内+/-8% |
| 电导率温度补偿 | 内置温度补偿传感器，补偿范围0-50℃ |
| 温度测量量程 | 量程：-40-80℃，分辨率：0.1℃，精度：+/-0.3℃ |
| 防护等级 | IP68 |
| 运行环境 | -40-85℃ |
| 密封材料 | 黑色阻燃环氧树脂 |
| 安装方式 | 全部埋入或探针全部插入被测介质 |
| 默认线缆长度 | 5米，长度可定制 |

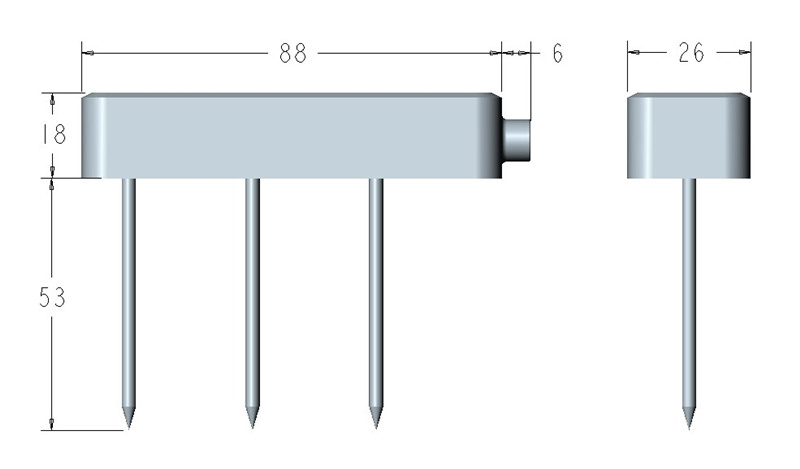

| 外形尺寸 | 88*26*71mm |
| 产品选型 | |||
| 代码编号 | 代码 | 代码说明 | |
| 代码1：产品系列 | MT22 | MT22 SDI-12接口系列传感器 | |
| 代码2：测量参数 | A
B |
土壤水分，温度，电导率测量
土壤水分，温度测量 |
|
| 代码3：
土壤水分量程 |
B | 0-100% | |
| 代码4：
电导率量程 |
C
X |
0-23ds/m
无电导率测量（不需要电导率请选此项） |
|
| 代码5：供电电压 | B | 3.6-16V直流 | |

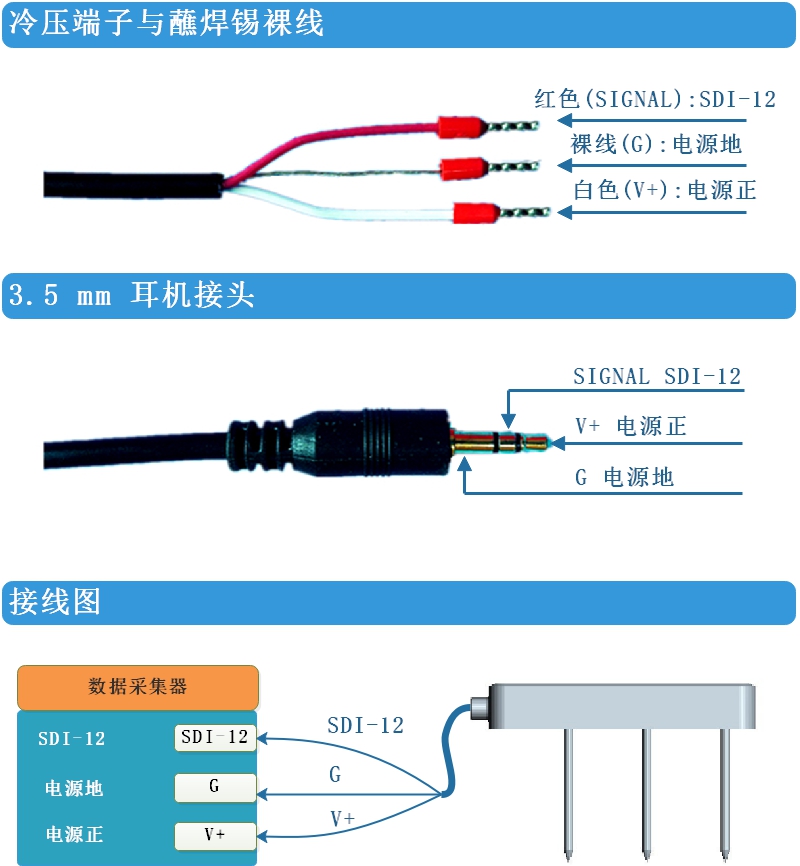

| 代码6：连接端口 | A
B C |
SDI-12耳机接口
SDI-12冷压端子接线 SDI-12蘸焊锡裸线 |
|
| 代码7：线长 | 005
XXX |
5米线长
客户定制，XXX为任意线长（单位：米） |
|
| 型号举例：
MT22传感器，土壤水分，温度，电导率三参数测量，土壤水分量程100%，电导率量程0-23ds/m，3.6-16V直流(SDI-12接口)，SDI-12耳机接口，5米线长。选型代码为：MT22-A B C B A 005 |
|||
