DigiTHP-Gen2 蒸汽压、空气温湿度、大气压传感器,温湿度气压变送器,SDI-12/RS485输出,Modbus协议

请联系我们咨询

　　DigiTHP-Gen2为高精度数字式空气温度、相对湿度、大气压与蒸汽压传感器，其坚固的设计可长期用于多种复杂环境，如智慧农业，气象监测，蒸发蒸腾计算，霉变的预防与控制等。

　　传感器支持SDI-12接口或RS485接口（Modbus-RTU协议），兼容多种支持SDI-12以及RS485通信的数据采集器，进行远距离多点监测与记录。

资料下载
用户手册	DigiTHP-GEN2数字输出温湿度气压传感器-RS485-SDI-12接口-V1.0
设置软件	SensorOneSet设置软件

　　传感器支持SDI-12接口或RS485接口（Modbus-RTU协议），兼容多种支持SDI-12以及RS485通信的数据采集器，进行远距离多点监测与记录。

功能特点

■ 集成SENSIRION?高精度温湿度传感器与BOSCH?气压传感器

■ 全数字标定的温度、湿度、气压测量，优异的重复性与互换性

■ 二次测量值包括蒸汽压、露点、霜点、绝对湿度、蒸汽密度、云底高度与海拔等

■ 具有浪涌保护的SDI-12或RS485通信接口

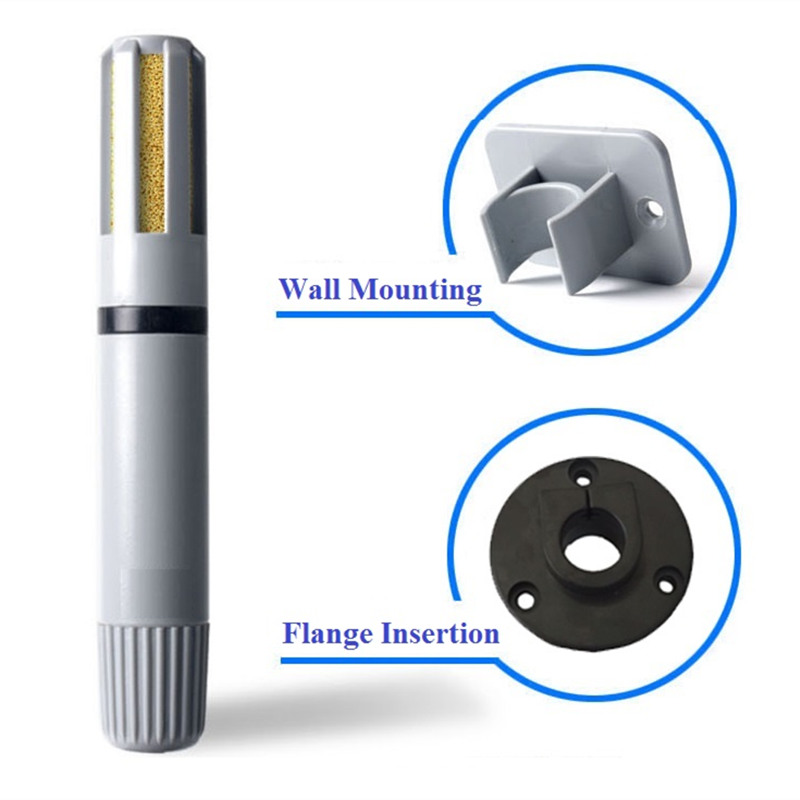

■ 墙面壁挂安装或管道插入法兰盘安装。

■ 小尺寸，安装简单，可作为系统拓展模块集成于现有系统中。

■ 低功耗设备可用于电池供电的系统

■ 电源反向保护与抗雷击保护

■ ODM/OEM 服务

应用场景

■ 智慧农业

■ 冠层监测

■ 参考蒸发蒸腾计算

■ 例行天气监测

■ 室内外环境监测

■ 受蒸汽压力或湿度影响的建模过程

■ 霉变的预防与控制

技术参数
信号输出类型	可选：SDI-12接口V1.3版本可选：RS485接口（Modbus-RTU协议）
供电电压	4.5-18V/DC直流，或客户定制
功耗	SDI-12接口：传感器静态电流: <10uA RS485接口：传感器静态电流: <300uA 测量电流:测量时50ms内电流10mA，然后返回静态休眠功耗
温度测量	量程：-40~125℃,分辨率：0.01℃，典型精度：最高+/-0.1℃(SHT45) 量程：-40~125℃,分辨率：0.01℃，典型精度：最高+/-0.2℃(SHT40) 注意：传感器的长期运行环境温度范围为-40~80℃
湿度测量	量程：0-100%，分辨率：0.01%，典型精度：最高±1.0% RH(SHT45) 量程：0-100%，分辨率：0.01%，典型精度：最高±1.8% RH(SHT40)
气压测量	量程：300-1100hPa，分辨率：0.1hPa 精度：±0.15hPa(相对精度)，±1hPa(绝对精度)
工作环境	温度：-40~80℃,湿度：0-100%非凝露
防护等级	IP56
安装方式	墙壁安装或管道安装
默认线缆长度	2米，可定制

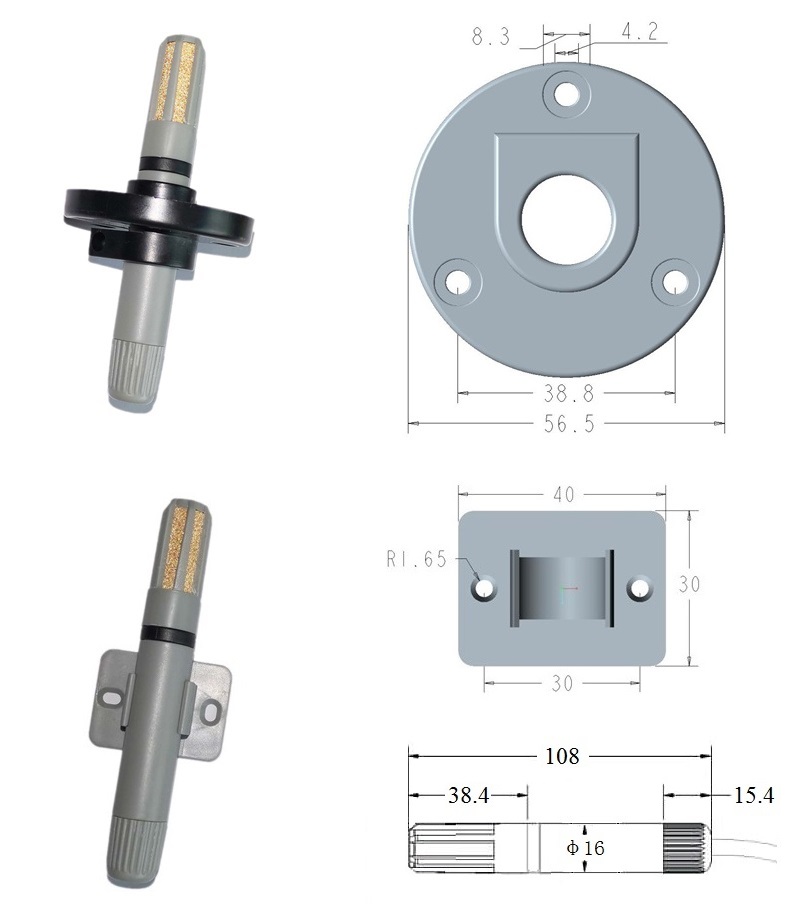

外形尺寸	传感器本体：11016mm (长度直径)

产品选型
代码编号	代码	代码说明
代码1：产品系列	DigiTHP-GEN2	DigiTHP-GEN2，第二代温湿度气压传感器
代码2：测量参数	A	空气温度、相对湿度、大气压测量
代码3：测量精度	A C	±0.2℃，±1.8%RH，±1hPa（SHT40 & BMP280典型值） ±0.1℃，±1.0%RH，±1hPa（SHT45 & BMP280典型值）
代码4：供电电压	C X	4.5-18V直流客户定制
代码5：输出信号	A B X	RS485(Modbus-RTU) SDI-12 客户定制
代码6：封装	A X	标准产品（ABS外壳+铜烧结过滤器）客户定制
代码7：线缆接头	B C	冷压端子接线蘸焊锡裸线
代码8：线缆长度	002 XXX	2米线长客户定制，XXX为任意线长（单位：米）
型号举例：DigiTHP-GEN2-A A C A A B 002 产品系列：DigiTHP-GEN2第二代温湿度气压传感器；测量参数：空气温度、相对湿度、大气压测量；测量精度：±0.2℃，±1.8%RH，±1hPa（SHT40典型值，BMP280）；供电电压：4.5-18V直流；输出信号：RS485(Modbus-RTU)；封装：标准产品（ABS外壳+铜烧结过滤器）；线缆接头：冷压端子接线；线长：2米线长；

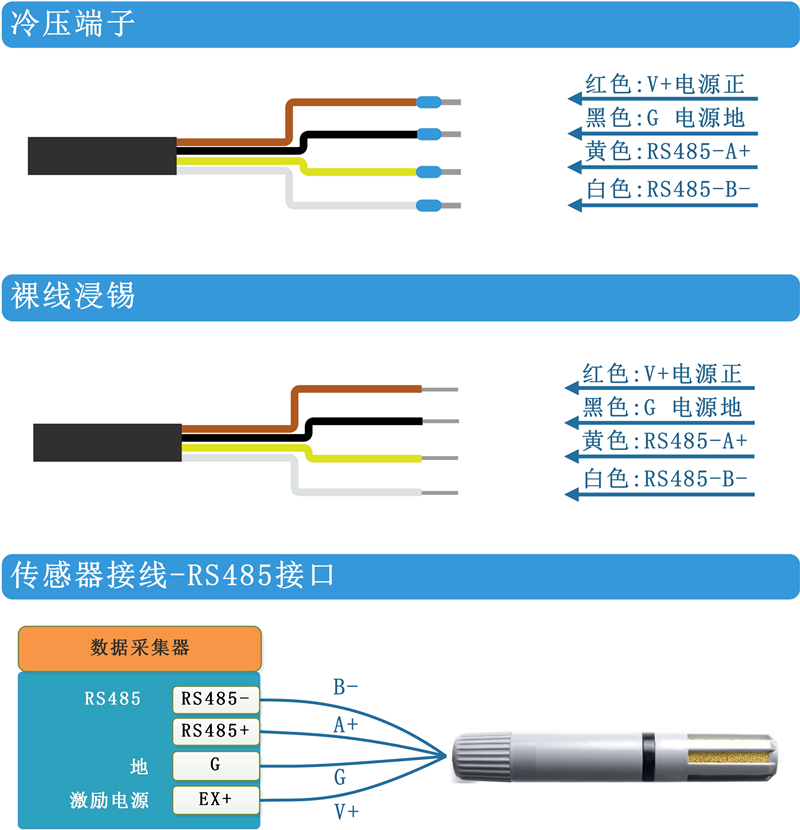

RS485接线

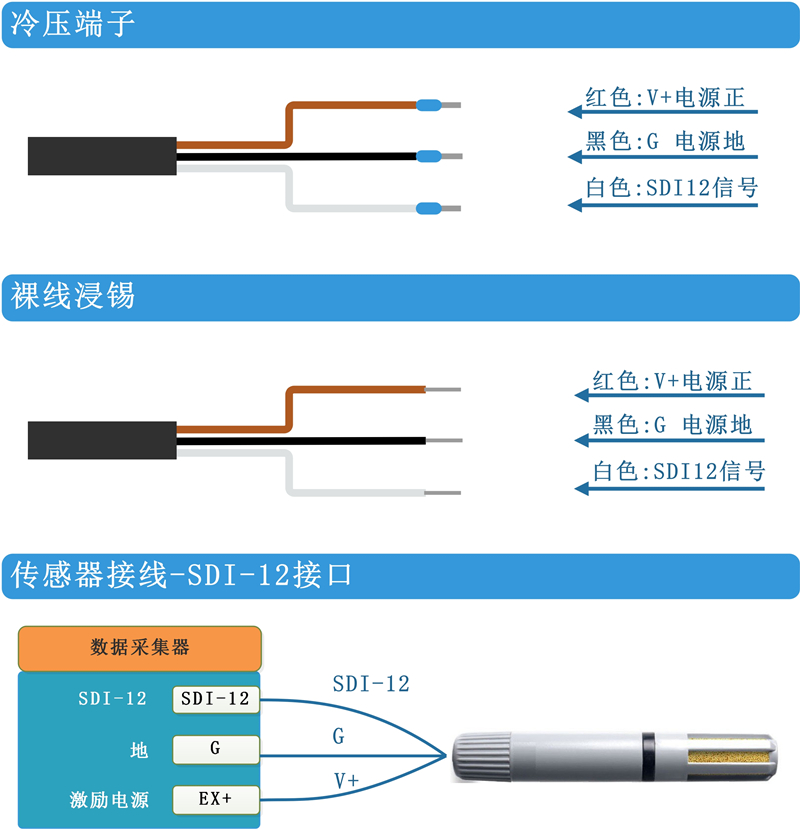

SDI-12接线
