DigiLTN 是一种用于检测雷电的传感器，该传感器可无差别地检测云间、云内以及云地放电情况。它通过 RS485 或 SDI-12 接口提供雷击次数、最近一次雷击的估计距离（0 至 40 公里/24 英里）以及其他若干参数。传感器支持SDI-12接口或RS485接口（Modbus-RTU协议），兼容多种支持SDI-12以及RS485通信的数据采集器，进行远距离多点监测与记录。DigiLTN 专为工业用户、气象研究人员、安全管理应用以及可能有助于做出安全和管理决策的系统集成应用中。
| 资料下载 | |
| 用户手册 | DigiLTN-闪电传感器用户手册 (RS485, SDI-12接口) |
| 设置软件(RS485接口) | SensorOneSet设置软件 |
| 设置软件(SDI-12接口) | SensorOneSetSDI12-CN |
DigiLTN 是一种用于检测雷电的传感器，该传感器可无差别地检测云间、云内以及云地放电情况。它通过 RS485 或 SDI-12 接口提供雷击次数、最近一次雷击的估计距离（0 至 40 公里/24 英里）以及其他若干参数。传感器支持SDI-12接口或RS485接口（Modbus-RTU协议），兼容多种支持SDI-12以及RS485通信的数据采集器，进行远距离多点监测与记录。DigiLTN 专为工业用户、气象研究人员、安全管理应用以及可能有助于做出安全和管理决策的系统集成应用中。
功能特点
■ 闪电传感器警告半径40公里范围内的雷暴活动
■ 检测云对地和云内（云对云）的放电
■ 内置人为干扰抑制算法，减少误检
■ 可编程的检测灵敏度与干扰抑制水平
■ 具有浪涌保护的SDI-12或RS485通信接口
■ 小尺寸，安装简单，便于集成
■ 低功耗设备可用于电池供电的系统
■ 电源反向保护与抗雷击保护
■ ODM/OEM 服务
应用场景
■ 工业应用
■ 天气研究与环境监测
■ 安全管理应用
■ 系统集成商，有助于做出安全和管理决策的系统集成
| 技术参数 | |
| 信号输出类型 | 可选：SDI-12接口V1.3版本
可选：RS485接口（Modbus-RTU协议） |
| 供电电压 | 5-28V DC |
| 功耗 | SDI-12接口：
静态电流：<400uA @12V DC 最大电流：发生雷电检测时<5mA@12V DC
RS485接口： 静态电流：<1.2mA @12V DC 最大电流：发生雷电检测时<6mA@12V DC |
| 检测 | 雷电距离估计： 0-40公里（0-24英里）
连续闪电检测间隔：1秒 检测效率：约40% 检测效率取决于使用环境和周围人为电磁噪声的水平。检测阈值是用户可配置的，可以增加以减少工业环境中的误检率，但这也会影响雷电检测。 |
| 检测参数 | 自上次读取后的雷电计数
自上次读取后的噪声计数 自上次读取后的干扰计数 最近一次的雷电距离估计 最近一次的雷电能量（相对强弱数值，无具体物理意义） 雷电计数10分钟 雷电计数30分钟 雷电计数60分钟 噪声计数60分钟 干扰计数60分钟 |
| 工作环境 | 温度：-40～80℃，湿度：0-95%非凝露 |
| 防护等级 | IP68 |
| 安装方式 | 墙壁安装 |
| 线缆长度 | 默认线长2米，可定制 |
| 外形尺寸 | 传感器本体：111*25.5mm (长度*直径) |
| 产品选型 | |||
| 代码编号 | 代码 | 代码说明 | |
| 代码1：产品系列 | DigiLTN | DigiLTN闪电传感器 | |
| 代码2：检测参数 | A | 闪电检测 | |
| 代码3：供电电压 | A
X |
5-28V直流
客户定制 |
|
| 代码4：输出信号 | A
B |
RS485 (Modbus-RTU)
SDI-12 |
|
| 代码5：线缆接头 | B
C |
冷压端子接线
蘸焊锡裸线 |
|
| 代码6：线缆长度 | 002
XXX |
2米线长
客户定制，XXX为任意线长（单位：米），最长5米 |
|
| 型号举例：DigiLTN-A A A B 002
产品系列：DigiLTN闪电传感器； 检测参数：闪电检测； 供电电压：5-28V直流； 输出信号：RS485(Modbus-RTU)； 线缆接头：冷压端子接线； 线长：2米线长； |
|||

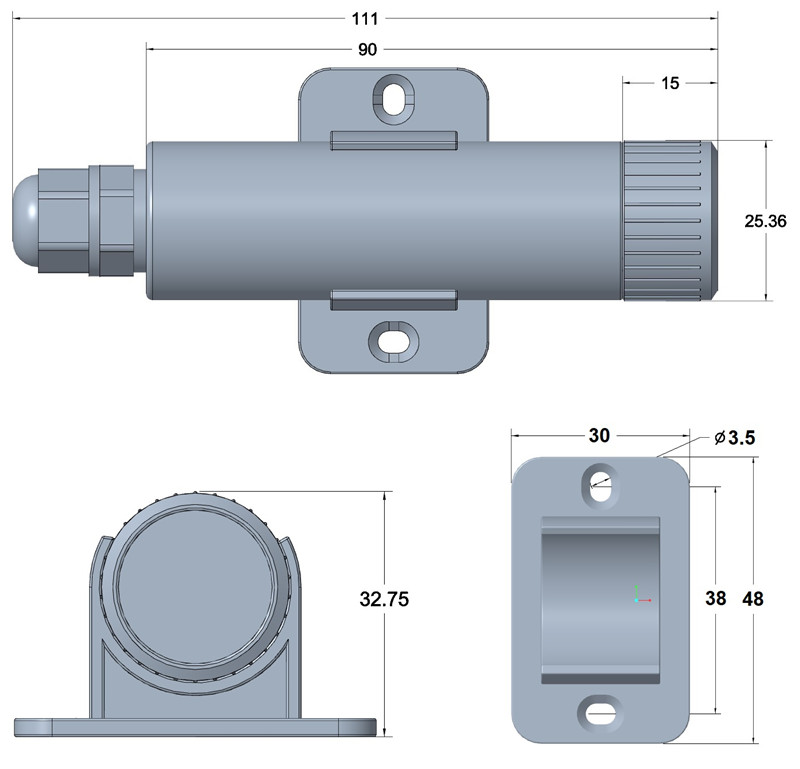

外形尺寸：

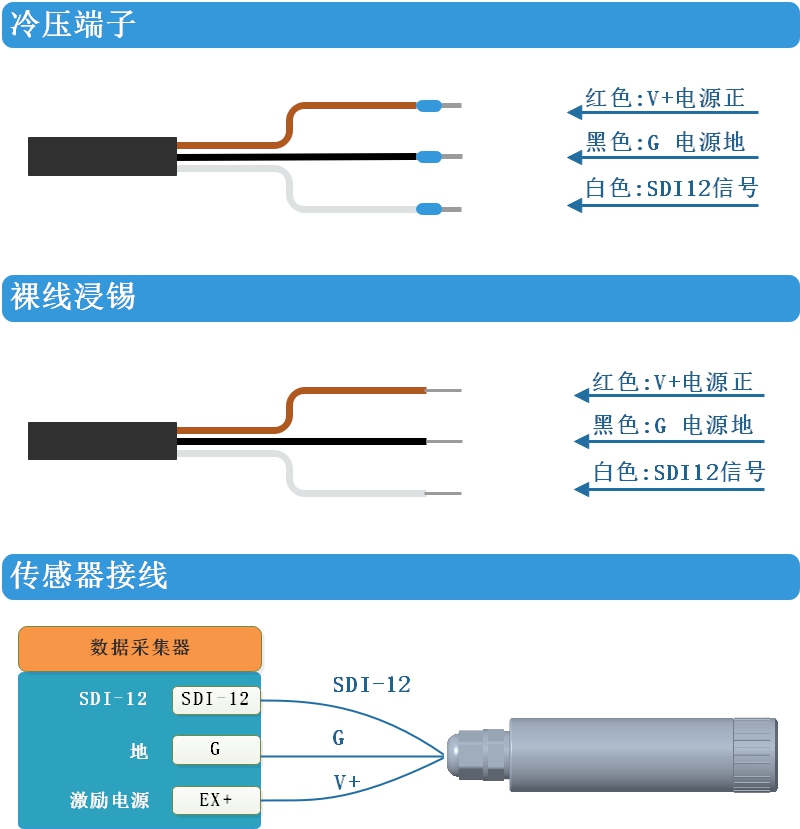

SDI-12接口：

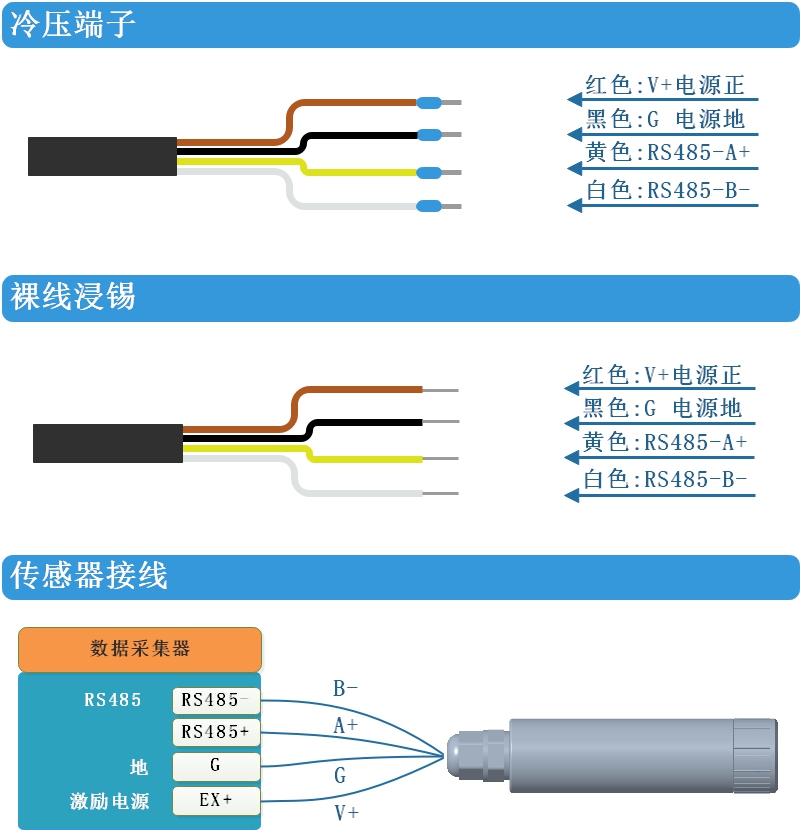

RS485接口：
