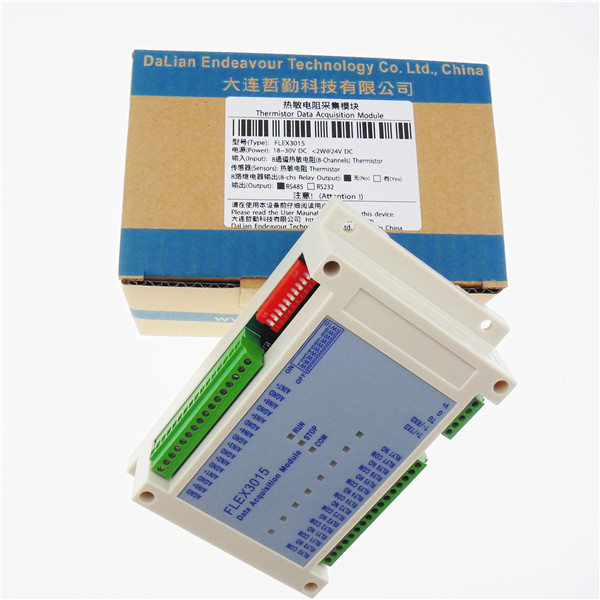

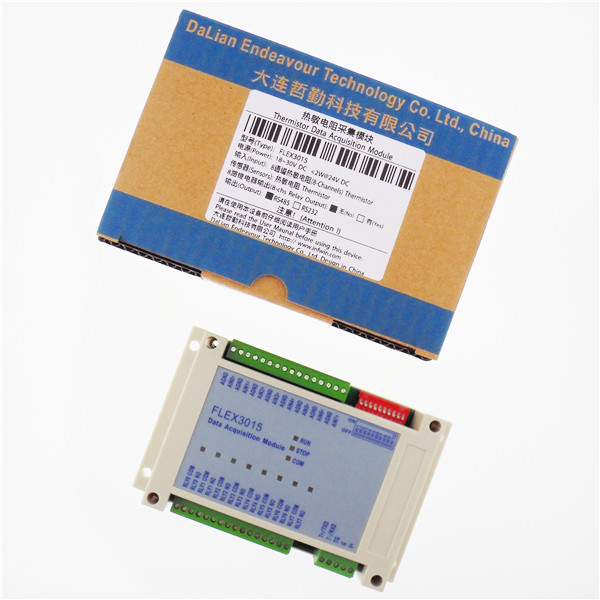

FLEX3015模拟量采集模块广泛应用于各种工业现场，提供了模拟量信号的采集以及转换，线性处理并转换成线性化的数据值，经RS-485 总线传送到控制器。FLEX-3015具有八个测量通道，可订制为各种型号的热敏电阻，0-1V,0-5V,0-10V,0-10mA,0-20mA,4-20mA等常用模拟量输入通道。模块内部各处理单元之间提供了1500V的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。
| 资料下载 | |
| 用户手册 | FLEX3015热敏电阻NTC采集模块用户手册-V1.2 |
| 设置软件 | FlexOneSet用户设置软件V2.0 |
FLEX3015模拟量采集模块广泛应用于各种工业现场，提供了模拟量信号的采集以及转换，线性处理并转换成线性化的数据值，经RS485 总线传送到控制器。FLEX3015具有八个测量通道，可订制为各种型号的热敏电阻，0-1V,0-5V,0-10V,0-10mA,0-20mA,4-20mA等常用模拟量输入通道。模块内部各处理单元之间提供了1500V的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。模块主要特点如下：
●8通道模拟量输入
●输入信号支持各种型号的热敏电阻,0-1V,0-5V,0-10V,0-10mA,0-20mA,4-20mA(需订货时说明)
●宽电压范围输入(18-36V DC)，功耗低
●RS-485网络连接，支持Modbus RTU/ASCII协议
●内置看门狗，运行稳定可靠

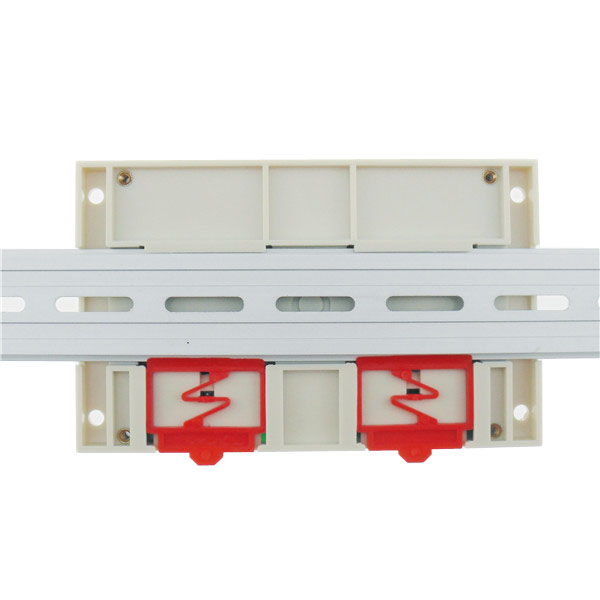

●安装方便，标准导轨卡装或螺钉固定
●宽温度范围运行
| 技术参数 | |
| 输入通道数量 | 8输入通道 |
| 通讯接口 | RS-485光电隔离，ESD保护，通讯距离：1200米 |
| 通讯协议 | Modbus RTU/ASCII,ADAM。支持无请求主动输出 |
| 传感器类型 | 各种型号的热敏电阻,0-1V,0-5V,0-10V,0-10mA,0-20mA,4-20mA(需订货时说明) |
| 传感器连接方式 | 单端输入 |
| 输入类型/范围/精度 | 见表2 |
| 隔离电压 | 模拟量输入对通讯1500V
外部供电对通讯1500V |
| 采样速率 | 8通道/每秒（三次滤波） |
| 分辨率 | 12 Bit, 详见表2 |
| 电源电压 | 18~36V DC |
| 功耗 | 小于2W @ 24VDC |
| 储存环境 | -40~85℃ 湿度<95% |
| 运行环境 | -20~85℃ 湿度<95% |
| 外型尺寸 | 145*90*40mm |
| 安装方式 | 螺钉固定/导轨 |
| 传感器类型 | ||||
| 传感器类型 | 测量范围 | 数据范围 | 分辨率 | 精度 |
| NTC R(25℃)=10K,B25/50=3600 | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| NTC R(25℃)=5K,B25/50=3950 | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3600 | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| 模拟量输入 | 0-1V | 0-4000 | 0.25mV@12Bit | 0.1% |
| 模拟量输入 | 0-5V | 0-4000 | 1.25mV@12Bit | 0.1% |
| 模拟量输入 | 0-10V | 0-4000 | 2.5mV@12Bit | 0.1% |
| 模拟量输入 | 0-10mA | 0-4000 | 2.5uA@12Bit | 0.1% |
| 模拟量输入 | 0-20mA(4-20mA) | 0-4000(800-4000) | 5uA@12Bit | 0.1% |
| NTC YSI-B-Mix-10K | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| NTC YSI-H-Mix-10K | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3455 | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3435 | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3977 | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| NTC R(25℃)=5K,B25/50=3470 | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3470 | -40.0 ~ 125.0 ℃ | -400~1250 | 优于0.2℃ | 0.5% |
| 客户定制 | 客户定制 | 12Bit | ||
| 产品选型 | |||
| 代码编号 | 代码 | 代码说明 | |
| 代码1：产品系列 | FLEX3015 | FLEX3015热敏电阻采集模块 | |
| 代码2：传感器类型 | A
D E F G H I |
NTC R(25℃)=10K,B25/50=3600 -40.0 ~ 125.0 ℃
NTC R(25℃)=5K,B25/50=3950?? -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3892 -40.0 ~ 125.0 ℃ NTC YSI-B-Mix-10K -40.0 ~ 125.0 ℃ NTC YSI-H-Mix-10K -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3455 -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3435 -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3977 -40.0 ~ 125.0 ℃ NTC R(25℃)=5K,B25/50=3470?? -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3470 -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3950 -40.0 ~ 125.0 ℃
模拟量输入0-1V 模拟量输入0-5V 模拟量输入0-10V 模拟量输入0-10mA 模拟量输入0-20mA/4-20mA 客户定制 |
|
| 代码3：
继电器输出 |
C
N |
有继电器控制输出
无继电器控制输出 |
|
| 代码4：通信接口 | A
B C |
RS-485，Modbus RTU/ASCII协议
RS-232，Modbus RTU/ASCII协议 客户订制通信接口或协议 |
|
| 型号举例：
FLEX3015系列，传感器NTC R(25℃)=10K,B25/50=3600,-40.0 ~ 125.0 ℃，无继电器控制输出。RS485，Modbus RTU/ASCII协议。选型代码如下：FLEX3015-ANA |
|||
