FLEX4011广泛应用于温度测量的工业场合，提供了多种热电偶信号的采集以及转换，线性处理并转换成线性化的数据值，经RS-485 总线传送到控制器。FLEX4011具有八个测量通道，可连接J, K, T, E, R, S, B, N, C, D, G, L, U等多种规格热电偶进行测量。模块内部各处理单元之间提供了高于1500V的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。
| 资料下载 | |
| 用户手册 | FLEX4011八通道模拟量(热电偶,电压,电流)采集模块用户手册-V1.1 |
| 设置软件 | FlexOneSet用户设置软件V2.0 |
FLEX4011广泛应用于温度测量的工业场合，提供了多种热电偶信号的采集以及转换，线性处理并转换成线性化的数据值，经RS-485 总线传送到控制器。FLEX4011具有八个测量通道，可连接J, K, T, E, R, S, B, N, C, D, G, L, U等多种规格热电偶进行测量。模块内部各处理单元之间提供了高于1500V的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。模块主要特点如下：
●八通道模拟量(热电偶/电压/电流)输入
●可由软件设置传感器的类型以及模块参数
●支持多种标准的热电偶
●宽电压范围输入(18-36V DC)，功耗低
●RS-485网络连接，支持Modbus RTU/ASCII协议
●内置看门狗，运行稳定可靠
●外部供电/RS485通讯/模拟量输入之间3000V电气隔离
●宽温度范围运行

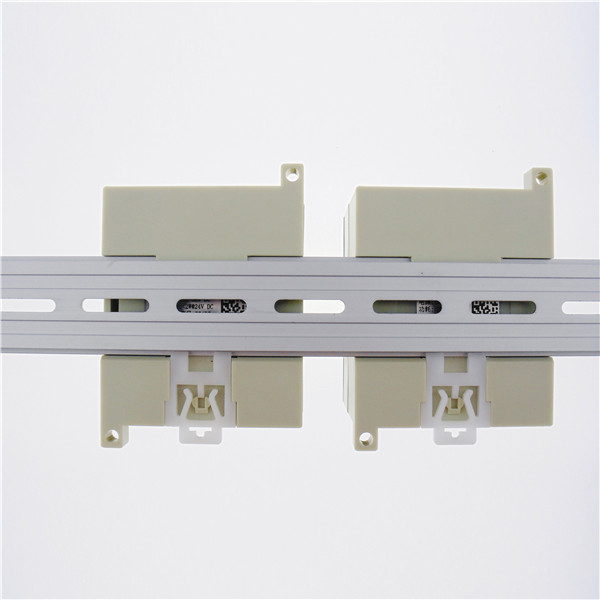

●安装方便，标准导轨卡装或螺钉固定
| 技术参数 | |
| 输入通道数量 | 8输入通道 |
| 通讯接口 | RS-485光电隔离，ESD保护，通讯距离：1200米 |
| 通讯协议 | Modbus RTU/ASCII |
| 传感器类型 | J 型热电偶, -210℃~1200℃（?ITS-90标准）
K型热电偶, -270℃~1372℃（?ITS-90标准） T型热电偶, -270℃~400℃（?ITS-90标准） E型热电偶, -270℃~1000℃（?ITS-90标准） R型热电偶, -50℃~1768℃（?ITS-90标准） S型热电偶, -50℃~1768℃（?ITS-90标准） B型热电偶, 0℃~1820℃（?ITS-90标准） N型热电偶, -270℃~1300℃（?ITS-90标准） C型热电偶(钨铼热电偶WRe5-WRe26), 0℃~2320℃（?ITS-90标准） D型热电偶(钨铼热电偶WRe3-WRe25), 0℃~2320℃（?ITS-90标准） G型热电偶(钨铼热电偶WRe-WRe26), 0℃~2320℃（?ITS-90标准） L型热电偶, -200℃~900℃（?IPTS-68标准） U型热电偶, -200℃~600℃（??IPTS-68标准） 电流输入, +/-20mA 电流输入, + 0~20mA 电流输入, + 4~20mA 电压输入, +/-10mV 电压输入, +/-20mV 电压输入, +/-50mV 电压输入, +/-100mV 电压输入, +/-150mV 电压输入, +/-500mV 电压输入, +/-1.0V 电压输入, +/-2.5V |
| 传感器连接方式 | 两线制 |
| 输入类型/范围/精度 | 见表2 |
| 隔离电压 | 模拟量输入对通讯3000V隔离保护
电源对通讯1500V隔离保护 电源对模拟量输入3000V隔离保护 |
| 采样速率 | 8通道/秒（默认值，可改变采样速率以进行快速或高精度采样） |
| 输入阻抗 | 10M |
| 带宽 | 2.62 Hz |
| 分辨率 | 0.1℃ |
| 零点漂移 | ±3μV/℃ |
| 电源电压 | +18~+36V DC |
| 功耗 | 小于2W @ 24VDC |
| 储存环境 | -40~85℃ 湿度<95% |
| 运行环境 | -20~85℃ 湿度<95% |
| 外型尺寸 | 92*71（宽度）*67（高度） mm |
| 安装方式 | DIN35mm标准导轨卡装或螺钉固定 |
| 传感器类型 | |||
| 传感器类型 | 测量范围 | 分辨率 | 精度 |
| J 型热电偶 | -210℃~1200℃ | 0.1℃ | +/-0.3℃ |
| K型热电偶 | -270℃~1372℃ | 0.1℃ | +/-0.3℃ |
| T型热电偶 | -270℃~400℃ | 0.1℃ | +/-0.3℃ |
| E型热电偶 | -270℃~1000℃ | 0.1℃ | +/-0.3℃ |
| R型热电偶 | -50℃~1768℃ | 0.1℃ | +/-0.3℃ |
| S型热电偶 | -50℃~1768℃ | 0.1℃ | +/-0.3℃ |
| B型热电偶 | 0℃~100℃
100℃~300℃ 300℃~1820℃ |
5.0℃
0.2℃ 0.1℃ |
+/-10℃
+/-2℃ +/-0.3℃ |
| N型热电偶 | -270℃~1300℃ | 0.1℃ | +/-0.3℃ |
| C型热电偶(钨铼热电偶WRe5-Wre26) | 0℃~2320℃ | 0.1℃ | +/-0.3℃ |
| D型热电偶(钨铼热电偶Wre3-Wre25) | 0℃~2320℃ | 0.1℃ | +/-0.3℃ |
| G型热电偶(钨铼热电偶Wre-Wre26) | 0℃~2320℃ | 0.1℃ | +/-0.3℃ |
| L型热电偶 | -200℃~900℃ | 0.1℃ | +/-0.3℃ |
| U型热电偶 | -200℃~600℃ | 0.1℃ | +/-0.3℃ |
| 电流输入, +/-20mA | -20mA ~ +20mA | 1uA | +/-0.1% |
| 电流输入, + 0~20mA | 0mA ~ +20mA | 1uA | +/-0.1% |
| 电流输入, + 4~20mA | 4mA ~ +20mA | 1uA | +/-0.1% |
| 电压输入, +/-10mV | -10mV ~ +10mV | 1uV | +/-0.1% |
| 电压输入, +/-20mV | -20mV ~ +20mV | 1uV | +/-0.1% |
| 电压输入, +/-50mV | -50mV ~ +50mV | 10uV | +/-0.1% |
| 电压输入, +/-100mV | -100mV ~ +100mV | 10uV | +/-0.1% |
| 电压输入, +/-150mV | -150mV ~ +150mV | 10uV | +/-0.1% |
| 电压输入, +/-500mV | -500mV ~ +500mV | 100uV | +/-0.1% |
| 电压输入, +/-1.0V | -1.0V ~ +1.0V | 100uV | +/-0.1% |
| 电压输入, +/-2.5V | -2.5V ~ +2.5V | 100uV | +/-0.1% |
